前面的文章分别学习了字符设备、设备树 GPIO 驱动和 Linux 应用编程。这一次不再只验证某一个接口，而是把 GPIO、I²C、SPI、TCP 网络通信和多线程编程串起来，完成一个小型的板端综合测试程序。

整个工程分为驱动层和应用层。驱动层向用户空间提供 /dev/led0、/dev/ap3216c0 和 /dev/w25q640 三个设备节点；应用层在 RK3568 开发板上运行 TCP Server，接收 PC 端三个 Client 的请求，再把网络命令转换成对字符设备的 read、write 和 lseek 操作。

这篇文章主要记录本次测试的设计思路。重点不在逐行解释全部代码，而在于说明 I²C、SPI 驱动怎样接入内核子系统，以及板端应用怎样把网络线程、设备线程和自定义协议组织起来。

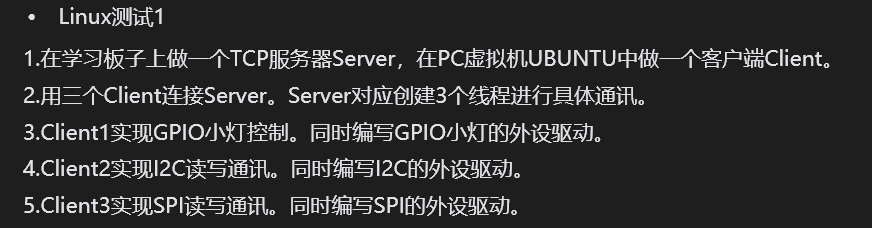

一、测试要求

本次测试要求如下：

1. 在 RK3568 开发板上运行一个 TCP Server，在 PC 虚拟机 Ubuntu 中运行三个 TCP Client
2. 三个 Client 分别对应 LED、I²C 和 SPI 功能
3. Client 1 读取或设置 GPIO LED 状态，同时使用前面编写的设备树 LED 驱动
4. Client 2 接收 AP3216C 采集的红外光、环境光和接近传感数据
5. Client 3 按指定地址和长度读写 W25Q64 Flash

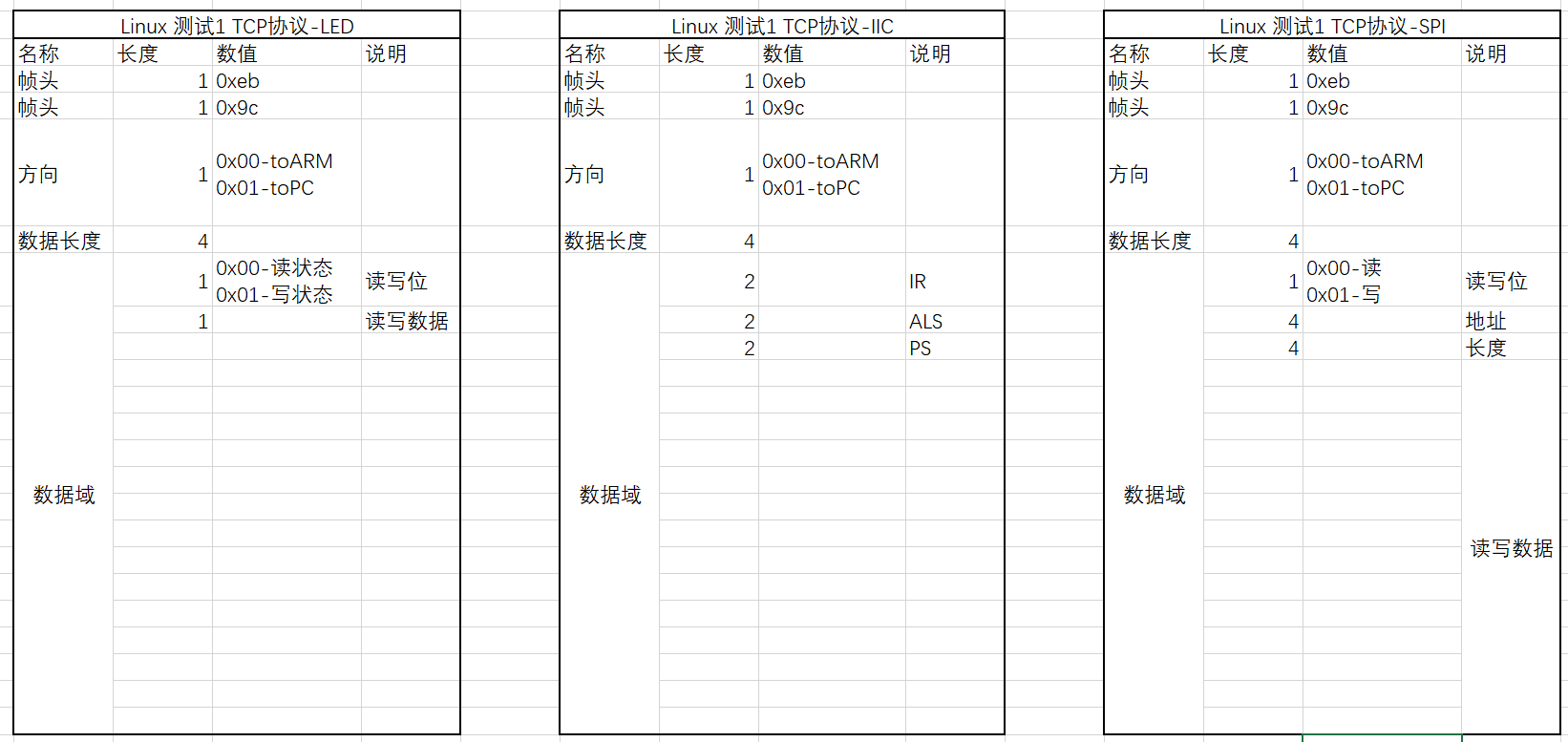

本次通信使用一套简单的二进制帧协议。三类数据共用相同的固定头部，再根据设备类型组织各自的数据域。

公共帧格式可以整理为：

三类数据域分别为：

其中，读写标志 0x00 表示读，0x01 表示写。地址、长度以及 AP3216C 的三个测量值都按高字节在前的顺序组帧，避免 PC 和 ARM 对多字节整数的理解不一致。

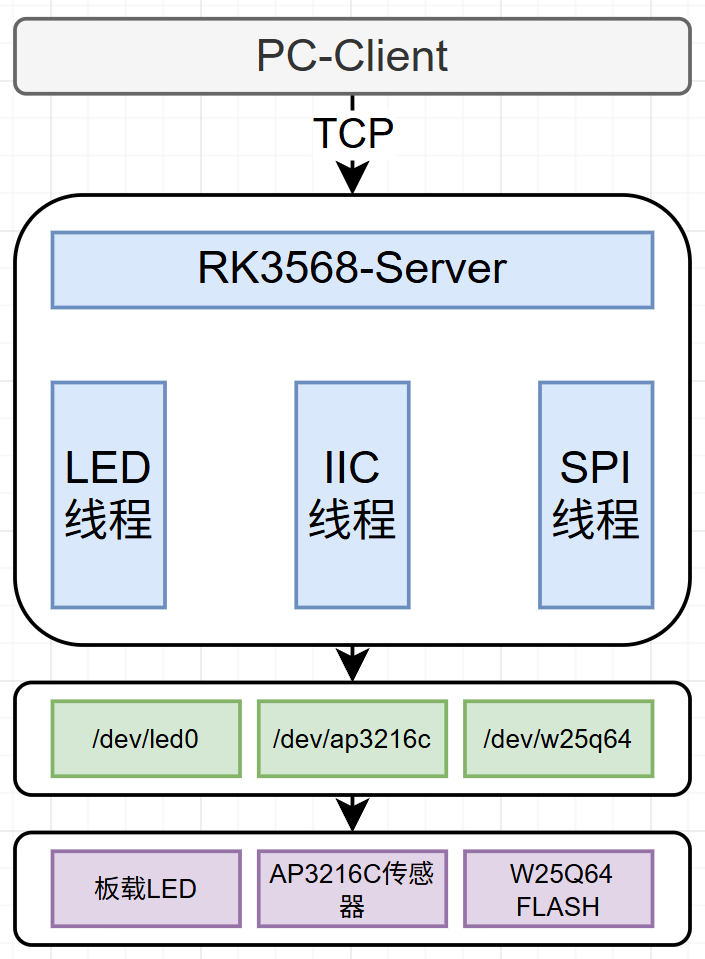

从整体调用关系看，本次测试可以压缩成下面这条链路：

二、驱动层设计思路

1. LED 驱动设计

LED 部分没有重新编写驱动，而是直接复用前面设备树 GPIO 驱动实验生成的 .ko 文件。

这样处理的好处是，本次综合测试只需要关心字符设备接口，不需要在 TCP 应用中直接操作 GPIO 寄存器，也不需要把 LED 的引脚编号写死在用户程序里。

LED 线程打开设备节点：

int fd = open("/dev/led0", O_RDWR);

收到读命令时，通过 read 获取当前状态：

ret = read(fd, &led.status, sizeof(led.status));

收到写命令时，通过 write 设置亮灭状态：

ret = write(fd, &led.status, sizeof(led.status));

因此，LED 部分在本次测试中的重点不是驱动内部如何控制 GPIO，而是验证前面写好的驱动能否作为一个稳定接口，被更复杂的多线程网络应用复用。

2. AP3216C 驱动设计

I²C 子系统的基本结构

I²C 是一种同步、串行、半双工通信总线。总线通常由两根信号线组成：

• SCL：时钟线，由主机产生时钟
• SDA：数据线，用于双向传输数据

同一条 I²C 总线上可以挂接多个从设备，每个从设备通过地址进行区分。对于 Linux 驱动来说，不需要在外设驱动中手动模拟起始信号、应答位和停止信号，而是通过 I²C 子系统提交消息，由具体控制器驱动完成底层时序。

Linux I²C 子系统中最需要先认识三个对象：

设备树节点与驱动中的 of_match_table 匹配后，I²C 核心会调用驱动的 probe。使用的匹配字符串是：

static const struct of_device_id ap3216c_of_match[] = {
    { .compatible = "sc,ap3216c" },
    { }
};

驱动入口通过 i2c_add_driver() 注册 i2c_driver，退出时通过 i2c_del_driver() 注销：

static int __init ap3216c_init(void)
{
    return i2c_add_driver(&ap3216c_driver);
}

static void __exit ap3216c_exit(void)
{
    i2c_del_driver(&ap3216c_driver);
}

AP3216C 简介

AP3216C 是一颗集成式光学传感器，可以同时测量三类数据：

• IR：红外光强度
• ALS：环境光强度
• PS：接近传感数据

本次驱动使用的主要寄存器如下：

设备打开时，驱动先向系统配置寄存器写入 0x04 完成软件复位，延时 50 ms 后再写入 0x03，启用 ALS、PS 和 IR 三类数据输出。

dat = 0x04;
ap3216c_write_reg(dev, AP3216C_SYSCFG, &dat, 1);
mdelay(50);

dat = 0x03;
ap3216c_write_reg(dev, AP3216C_SYSCFG, &dat, 1);

AP3216C 的读写设计

AP3216C 读取寄存器时，需要先告诉设备要读取哪个寄存器，再接收寄存器数据。因此构造了两个 i2c_msg：

struct i2c_msg msg[2];

msg[0].addr  = client->addr;
msg[0].flags = 0;
msg[0].buf   = &addr;
msg[0].len   = 1;

msg[1].addr  = client->addr;
msg[1].flags = I2C_M_RD;
msg[1].buf   = val;
msg[1].len   = len;

ret = i2c_transfer(client->adapter, msg, 2);

第一条消息是写操作，只发送寄存器地址；第二条消息设置 I2C_M_RD，读取指定长度的数据。I²C 控制器驱动会把这两条消息组织成一次完整的总线传输。

写寄存器时，我把寄存器地址和数据拼到同一个缓冲区中，再提交一条写消息：

[寄存器地址] [数据 0] [数据 1] ...

读取传感数据时，驱动连续读取 0x0A 到 0x0F 六个寄存器，再根据 AP3216C 的数据格式组合出 IR、ALS 和 PS。IR 与 PS 还需要检查无效数据标志位：

dev->ir  = ((uint16_t)buf[1] << 2) | (buf[0] & 0x03);
dev->als = ((uint16_t)buf[3] << 8) | buf[2];
dev->ps  = ((uint16_t)buf[5] << 4) | (buf[4] & 0x0f);

驱动最后把三个 uint16_t 按 IR、ALS、PS 的顺序复制到用户空间。应用程序只需要读取 /dev/ap3216c0，不再关心每个传感数据分布在哪些寄存器中。

字符设备封装

ap3216c_probe() 中主要完成以下工作：

1. 使用 devm_kzalloc() 分配并清零设备结构体
2. 使用 alloc_chrdev_region() 动态申请设备号
3. 使用 cdev_init() 和 cdev_add() 注册字符设备
4. 使用 class_create() 与 device_create() 创建 /dev/ap3216c0
5. 保存 i2c_client，并通过 i2c_set_clientdata() 绑定私有数据

这里通过 container_of() 从当前文件对应的 cdev 找回完整的 ap3216c_dev：

struct cdev *cdev = filp->f_path.dentry->d_inode->i_cdev;
ap3216c_dev *dev = container_of(cdev, ap3216c_dev, cdev);

这样每个字符设备实例都能找到自己对应的 I²C 客户端和传感数据。

I²C 驱动常用 API 总结

如果设备只进行简单的单字节或 SMBus 兼容访问，也可以使用 i2c_smbus_read_byte_data()、i2c_smbus_write_byte_data() 等封装接口。本次实验直接使用 i2c_transfer()，能够更直观地看到“先写寄存器地址，再读取数据”的消息组合过程。

3. W25Q64 驱动设计

SPI 子系统的基本结构

SPI 同样是同步串行总线，但它通常使用四根信号线：

• SCLK：串行时钟
• MOSI：主机发送、从机接收
• MISO：主机接收、从机发送
• CS：片选信号

SPI 没有像 I²C 那样统一的从设备地址阶段，而是通过片选信号选择设备。通信模式由时钟极性 CPOL 和时钟相位 CPHA 共同决定，常见模式为 Mode 0 到 Mode 3。

Linux SPI 子系统中的几个核心对象如下：

本次驱动通过 spi_register_driver() 注册，并使用设备树匹配字符串 sc,w25q64。匹配后进入 w25q64_probe()，设置 SPI Mode 0 和 8 位字长：

spi->mode = SPI_MODE_0;
spi->bits_per_word = 8;
ret = spi_setup(spi);

W25Q64 简介

W25Q64 是一颗 64 Mbit SPI NOR Flash，换算后总容量为 8 MiB。它的存储组织和本次用到的指令如下：

**SPI NOR Flash 不能像普通 RAM 一样直接覆盖任意字节。编程只能把位从 1 改为 0；若要把 0 恢复为 1，必须先擦除所在扇区。**页编程又不能跨越 256 字节页边界。因此，Flash 写驱动的主要难点不是发出 0x02 指令，而是正确处理擦除、保留原数据、分页编程和忙状态等待。

W25Q64 的读取设计

读数据时，驱动先发送 1 字节读命令和 3 字节地址，再接收指定长度的数据：

dev->txbuf[0] = W25Q64_CMD_READ_DATA;
dev->txbuf[1] = (addr >> 16) & 0xff;
dev->txbuf[2] = (addr >> 8) & 0xff;
dev->txbuf[3] = addr & 0xff;

xfer[0].tx_buf = dev->txbuf;
xfer[0].len = 4;
xfer[1].rx_buf = buf;
xfer[1].len = len;

spi_sync_transfer(dev->spi, xfer, 2);

这两个 spi_transfer 属于同一个同步事务。控制器会在保持片选有效的情况下，先发送命令和地址，再读取数据。

字符设备的 read 还会检查文件偏移和 Flash 容量边界，并把较大的读取拆成若干块。读取完成后更新 *offset，因此用户空间可以像访问普通文件一样连续读取，也可以先用 lseek 跳到指定地址。

W25Q64 的写入设计

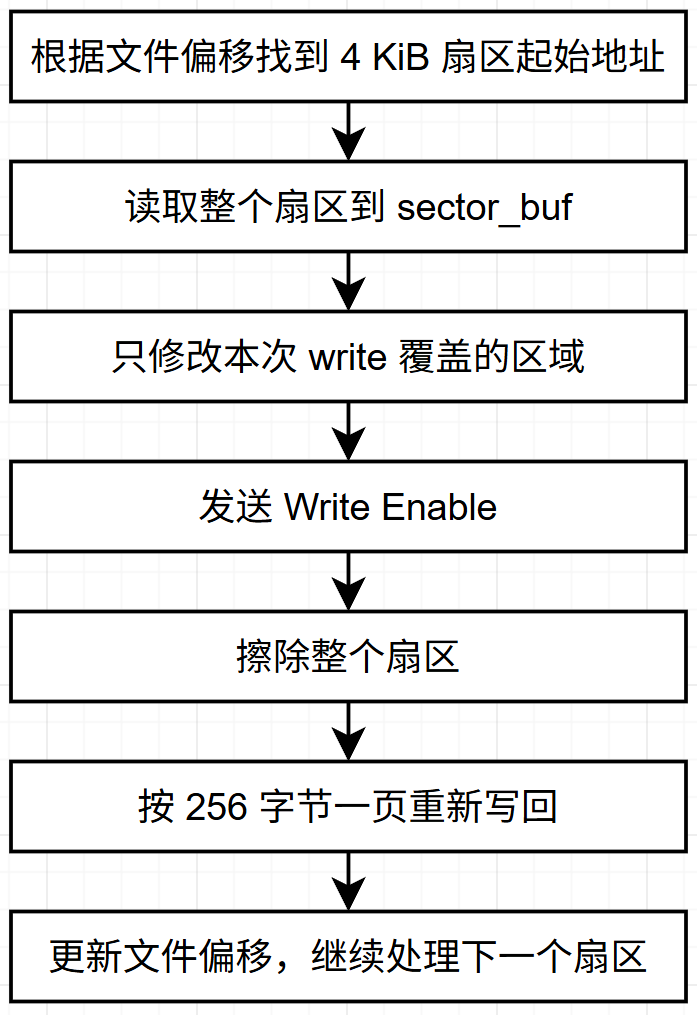

本次源码使用“读出整个扇区、修改缓存、擦除扇区、分页写回”的策略支持任意地址写入：

这种写法牺牲了一部分写入速度和擦写寿命，但逻辑清楚，而且可以保留同一扇区内没有被本次 write 覆盖的数据。

每次擦除或页编程前都需要发送写使能指令：

dev->txbuf[0] = W25Q64_CMD_WRITE_ENABLE;
spi_write(dev->spi, dev->txbuf, 1);

命令发出后，驱动轮询状态寄存器 1 的 BUSY 位，并使用 jiffies 设置超时，防止硬件异常时永久卡在循环中：

if (!(status & 0x01))
    return 0;

if (time_after_eq(jiffies, deadline))
    return -ETIMEDOUT;

驱动还使用互斥锁保护读写过程：

ret = mutex_lock_interruptible(&dev->lock);
/* 完成一组 Flash 读写操作 */
mutex_unlock(&dev->lock);

这样可以避免多个进程或线程同时访问共享的命令缓冲区，并防止一个写操作的“读扇区—擦除—写回”过程被另一个访问打断。

文件偏移与 llseek

应用层协议中的 SPI 地址最终通过 lseek 映射为字符设备文件偏移：

lseek(fd, spi.addr, SEEK_SET);
read(fd, spi.data, spi.len);

驱动实现了 .llseek，支持 SEEK_SET、SEEK_CUR 和 SEEK_END，同时把合法位置限制在 0 到 8 MiB 之间。这样，用户程序不需要设计额外的 ioctl 来传递 Flash 地址，标准文件接口就足以表达“从哪里开始读写”。

SPI 驱动常用 API 总结

在 probe 中，驱动还通过 0x9F 指令读取 JEDEC ID。只有 SPI 模式、片选和接线正确时，才能得到合理的器件标识，因此这一步也可以作为驱动加载阶段最直接的硬件连通性检查。

三、应用层设计思路

1. 整体线程框架

板端应用运行在 RK3568 上，监听 TCP 端口 8888。主线程依次接受三个客户端连接，并按照连接顺序建立固定映射：

三个客户端全部连接后，程序创建五个工作线程：

2. epoll 监听多个客户端

三个客户端套接字在 accept 后被设置为非阻塞模式。接收线程创建一个 epoll 实例，把三个文件描述符都以 EPOLLIN 事件加入监听集合：

event.events = EPOLLIN;
event.data.fd = connfd[i];
epoll_ctl(epoll_fd, EPOLL_CTL_ADD, connfd[i], &event);

之后通过 epoll_wait() 阻塞等待。任意客户端有数据时，接收线程只处理已经就绪的文件描述符，不需要依次轮询三个连接。

ready_count = epoll_wait(epoll_fd,
                         ready_events,
                         MAX_CONNECTIONS,
                         -1);

对于 LED 和 SPI 客户端，接收线程在缓冲区中查找连续的 0xEB 0x9C，找到帧头后按固定偏移解析数据域，再通知对应设备线程。AP3216C 当前采用周期主动上报方式，所以 Client 1 不需要先发送读取命令。

3. 条件变量完成线程间通知

接收线程不直接操作设备，而是把命令保存到全局控制结构体，再通过条件变量唤醒业务线程。

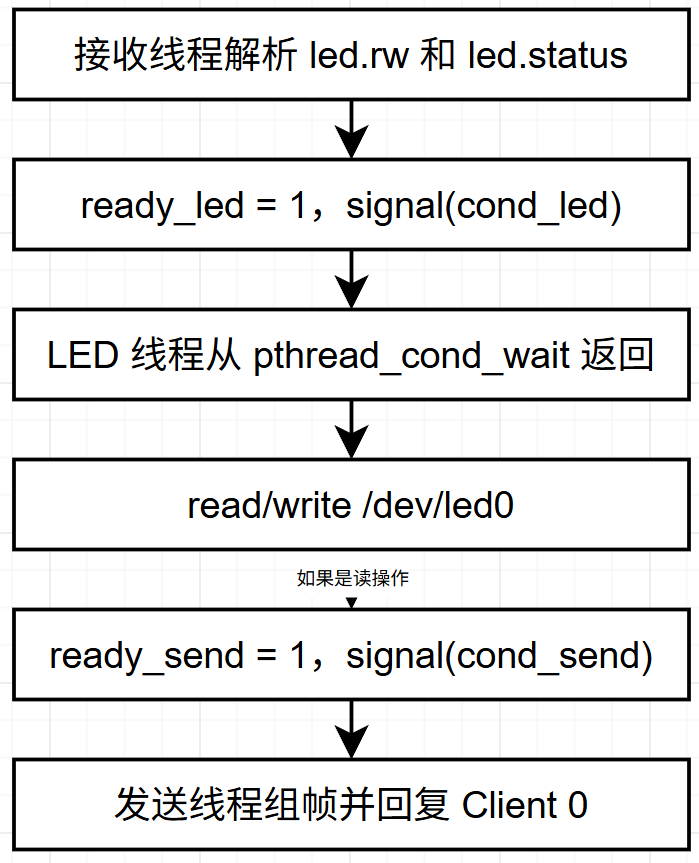

以 LED 为例：

条件变量等待使用 while 而不是 if：

pthread_mutex_lock(&mutex);
while (!ready_led) {
    pthread_cond_wait(&cond_led, &mutex);
}
ready_led = 0;
pthread_mutex_unlock(&mutex);

这样即使线程发生虚假唤醒，也会重新检查条件。pthread_cond_wait() 在进入等待时会自动释放互斥锁，被唤醒后再重新加锁，因此其他线程可以安全修改 ready_led。

4. 三个业务线程的职责

LED 线程

LED 线程等待 cond_led。当 rw == 0x00 时读取 LED 状态并唤醒发送线程；当 rw == 0x01 时直接把新状态写入设备。

AP3216C 线程

AP3216C 线程打开 /dev/ap3216c0 后，每隔 500 ms 读取三个 uint16_t 数据，并通知发送线程把 6 字节传感数据发给 Client 1。

ret = read(fd, databuf, sizeof(databuf));
iic.IR  = databuf[0];
iic.ALS = databuf[1];
iic.PS  = databuf[2];
usleep(500000);

传感器一次转换需要一定时间，周期读取还能避免在没有新数据时过于频繁地访问 I²C 总线。

W25Q64 线程

W25Q64 线程等待 cond_spi。读写前先使用 lseek 设置地址，再根据 rw 调用 read 或 write。如果是读命令，读取完成后再唤醒发送线程，把地址、长度和数据一并回复给 Client 2。

5. 本次应用涉及的技术栈

应用程序通过 Makefile 自动收集 src 目录中的源文件，生成依赖文件，最后链接 pthread：

CC := aarch64-buildroot-linux-gnu-cc
CFLAGS := -g -Wall -Iinc
LDLIBS := -lpthread

四、实现效果

完成驱动加载和应用启动后，预期能够看到三个客户端分别完成下面的功能。

1. LED 客户端

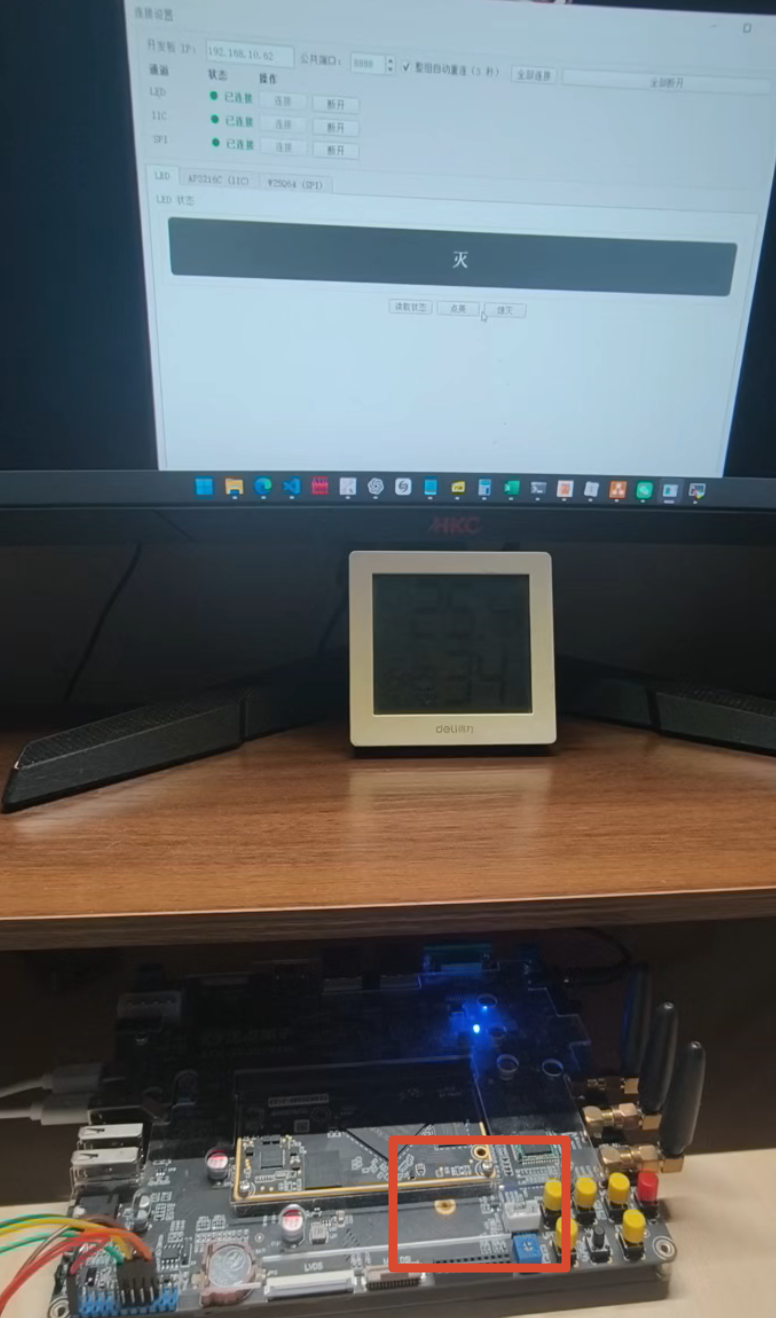

LED 熄灭

上位机显示 LED 状态为“灭”，开发板上对应 LED 同步熄灭：

LED 点亮

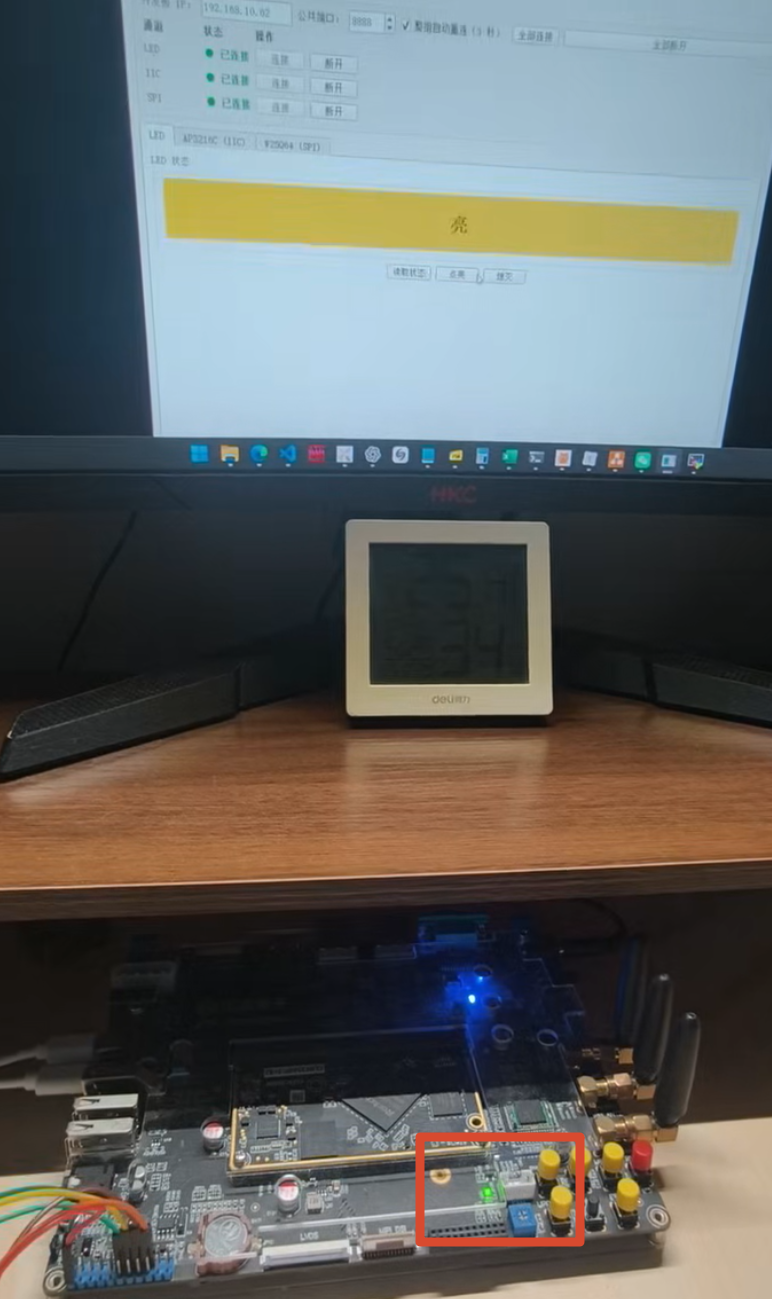

发送点亮命令后，上位机状态切换为“亮”，开发板上的 LED 同步点亮：

2. AP3216C 客户端

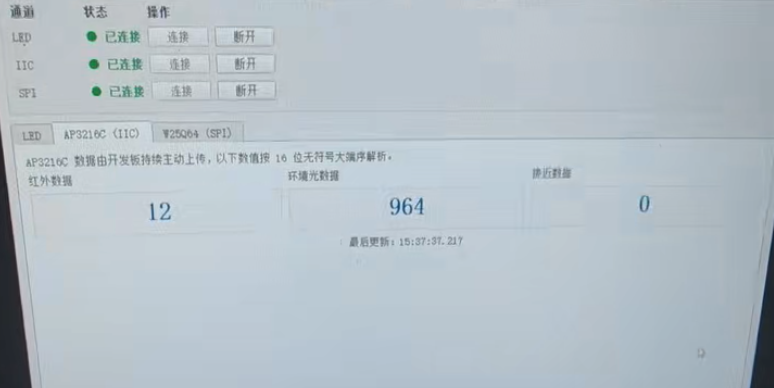

正常环境下，客户端可以周期接收红外数据、环境光数据和接近数据：

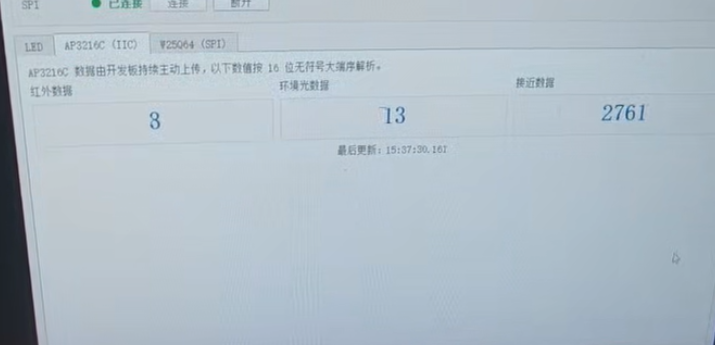

遮挡传感器或把物体靠近后，环境光与接近数据发生明显变化，说明 AP3216C 采集、驱动读取和 TCP 上传链路均已跑通：

3. W25Q64 客户端

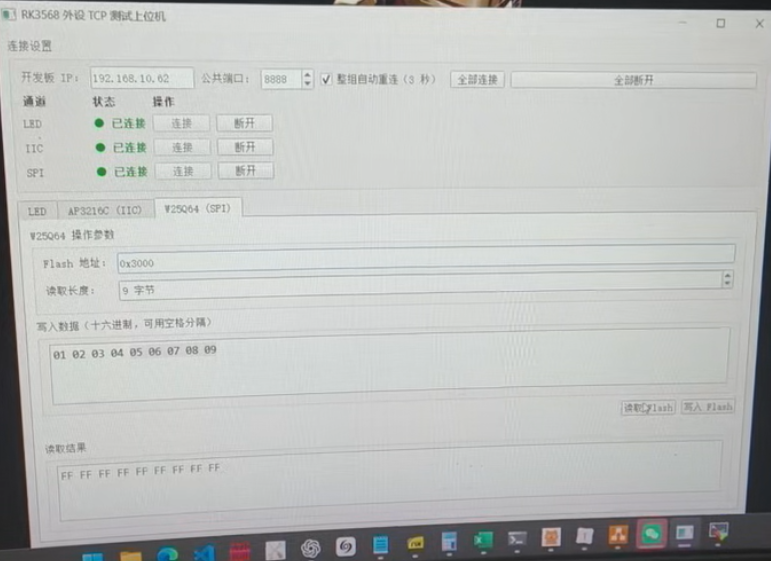

测试地址设置为 0x3000，读取长度设置为 9 字节。写入前读取该区域，内容均为擦除态 0xFF：

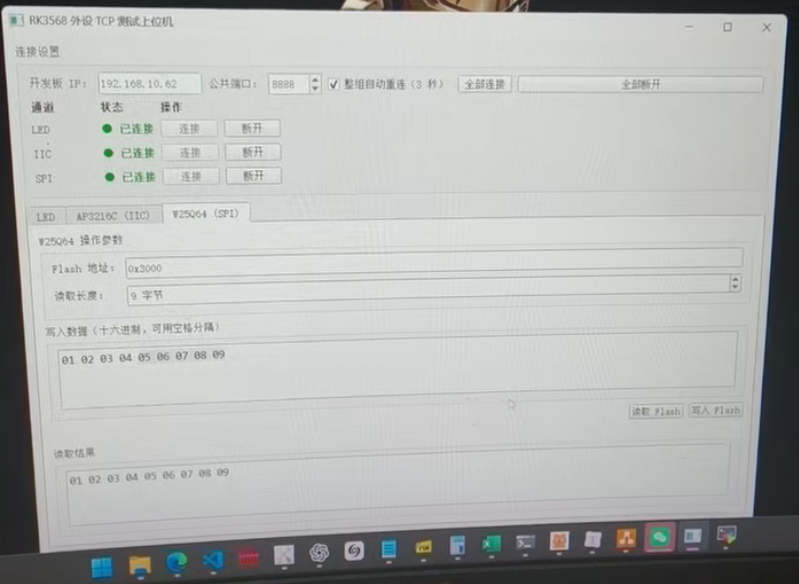

随后写入 01 02 03 04 05 06 07 08 09，再从相同地址读取 9 字节，回读数据与写入数据完全一致：

这说明从客户端命令、TCP 传输、板端 lseek/write/read，到驱动内部扇区擦除和分页写回的整条链路工作正常。

4. 板端程序运行状态

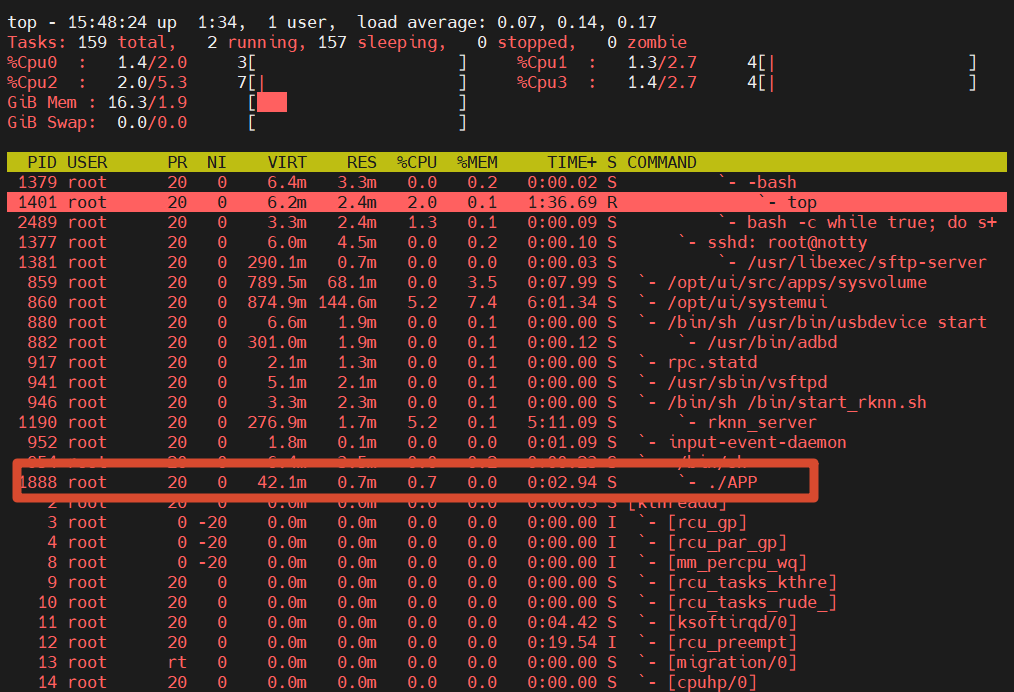

板端 APP 进程运行时可以在系统进程列表中正常观察到，综合测试期间保持运行：

这次实验把前面相对独立的知识点真正连成了一条完整链路：设备树负责描述硬件，I²C、SPI 和 GPIO 子系统负责管理总线与资源，字符设备向用户空间提供统一入口，板端应用再通过多线程和 TCP 协议把硬件能力提供给 PC 客户端。

最终最值得记住的不是某一个函数，而是这种分层方式：

硬件设备
    ↓
Linux 内核子系统与设备驱动
    ↓
字符设备文件
    ↓
板端多线程业务程序
    ↓
TCP 协议
    ↓
PC 客户端

当每一层只处理自己的职责后，后续无论是更换传感器、增加新的 SPI 设备，还是把 PC 客户端改成图形界面，都不需要推翻整个工程，只需要调整对应层的实现。
