Linux驱动开发：字符设备驱动

为什么从字符设备开始

字符设备驱动是 Linux 驱动开发里最适合作为起点的一类模型。它足够简单，但又能把驱动开发中最关键的几件事串起来：

• 驱动模块的加载与卸载
• 设备号的管理
• file_operations 的设计
• 用户态与内核态之间的数据交互

如果这条链路理解清楚，后面继续学 platform 驱动、设备树匹配、中断和总线模型会顺很多。

先理解应用层和驱动层的关系

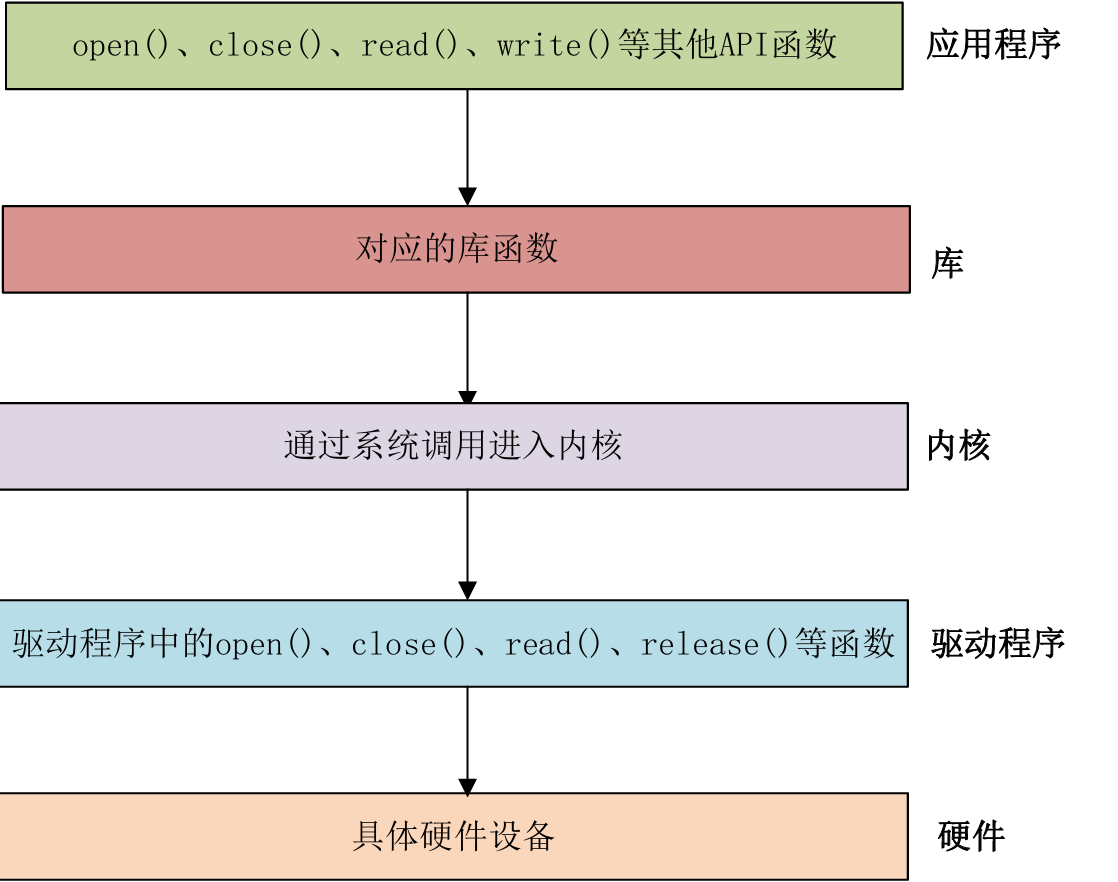

在 Linux 中，应用程序最终是通过操作 /dev 下的设备节点与驱动交互的。对于一个字符设备，最典型的调用链就是：

• open
• read
• write
• close

应用层看到的是文件接口，内核侧真正实现的是 struct file_operations 中对应的函数。

这也是字符设备驱动最值得练习的地方：你写的不是一个“抽象概念”，而是一组明确可映射到用户接口的内核函数。

file_operations 该怎么看

第一次看到 struct file_operations 往往会觉得很长，但实际开发不需要一次理解全部成员。对一个最小可运行字符设备来说，先抓住四个核心函数就够了：

• open
• release
• read
• write

等到需要支持阻塞/非阻塞、ioctl、poll 或 mmap 时，再逐步扩展。

这种“先做最小闭环，再扩展能力”的方式，在驱动学习里非常重要。

模块加载和卸载做了什么

Linux 驱动常见有两种形态：

• 编译进内核
• 编译为可加载模块 .ko

对于学习和调试来说，模块形式更方便，因为你可以反复：

• insmod / modprobe
• 查看日志
• rmmod
• 修改后重新编译加载

对应入口通常就是：

module_init(xxx_init);
module_exit(xxx_exit);

可以把它理解成模块生命周期的起点和终点。

字符设备注册的两层含义

字符设备“注册”这件事，至少包含两层语义：

1. 告诉内核：这是一个字符设备驱动
2. 申请并绑定设备号，建立驱动与设备节点之间的映射关系

学习初期常见写法是直接使用 register_chrdev。它上手快，能迅速跑通流程；但从长期来看，也要理解 alloc_chrdev_region 这类更标准的设备号管理方式。

inode 和 file 在 open 里为什么重要

这是很多初学驱动时容易忽略，但又非常关键的点。

在 open 阶段，inode 主要可以帮助我们：

• 获取主次设备号
• 找到当前字符设备对应的 cdev
• 进一步反推到自定义设备结构体

然后再把这个设备结构体保存到 filp->private_data 中，后续 read / write 就能直接复用。

这一步本质上是在做“设备上下文传递”。如果理解了这个思路，很多更复杂的驱动框架都会更容易读懂。

这次实战做了一个什么驱动

我写的是一个最小字符设备驱动：

• 在内核中分配一个缓冲区
• 允许用户态向缓冲区写入数据
• 允许用户态从缓冲区读取数据

这个例子虽然简单，但它完整覆盖了：

• 驱动注册
• 设备读写
• 用户态/内核态数据拷贝
• 上板验证

最关键的两个数据拷贝函数

用户态和内核态不能直接互相访问对方内存，因此字符设备读写一定会频繁碰到：

• copy_to_user
• copy_from_user

这是字符设备驱动最基本、也最容易因为粗心出问题的部分。除了记住函数本身，更要养成几个习惯：

• 明确缓冲区长度
• 检查返回值
• 不要默认用户传入的参数一定合法

在 RK3568 上板测试时我关注什么

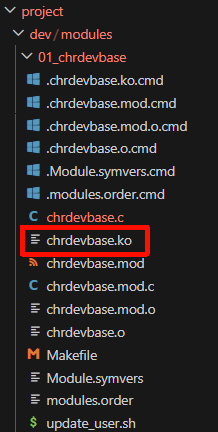

驱动编译成 .ko 后，我会把它放到目标板对应的模块目录下，再通过 modprobe 加载，然后检查以下几件事：

• 模块是否成功加载
• 设备节点是否创建成功
• 写入操作是否真的进入内核缓冲区
• 读取结果是否符合预期
• 卸载后节点与驱动状态是否一致

一个比较容易让初学者困惑的点是：驱动卸载了，为什么 /dev 下的节点还在？

原因很简单，因为如果这个节点是通过 mknod 手动创建的，它本身就是文件系统里的一个特殊文件，不会随着模块卸载自动消失。除非你显式删除，或者在驱动里补齐自动创建设备类与销毁逻辑。

上板验证结果

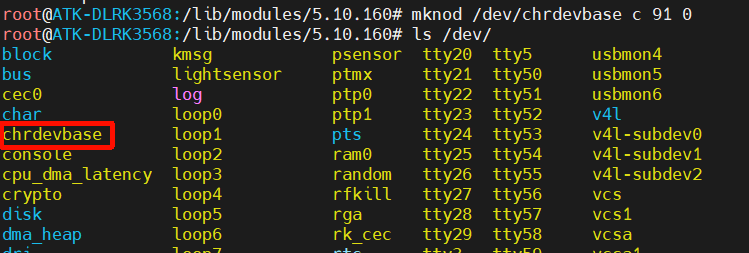

下面这几张图分别对应：创建设备节点、向缓冲区写入数据、从缓冲区读取数据。

这份最小例子的价值在哪里

它最大的价值不是“可以读写一段字符串”，而是帮你建立一套驱动开发的骨架认知：

1. 先有模块入口和出口
2. 再有字符设备注册
3. 再补齐 file_operations
4. 最后通过用户态程序验证整个调用链

这套思路以后完全可以迁移到：

• GPIO 设备控制
• LED 驱动
• 按键输入
• 更复杂的平台设备驱动

小结

如果把字符设备驱动理解成 Linux 驱动开发的第一块拼图，那么这块拼图的核心并不是某个 API，而是三件事：

• 明白用户态如何进入内核态
• 明白设备号和驱动如何关联
• 明白设备上下文如何在 open/read/write 之间传递

一旦这三件事理顺，后续学习内核驱动就会从“记笔记”逐渐变成“能自己搭框架”。
